Дренчерные клапаны, модель DV-5, 1½" (DN40), 2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150), 8" (DN200) являются клапанами диафрагменного типа, предназначенными для вертикальной или горизонтальной установки, для применения в противопожарных системах. Они используются в качестве "автоматических клапанов контроля воды" в дренчерных системах, в системах раннего реагирования, а также в противопожарных системах специальных типов - таких, как водопенные системы и системы с двойной блокировкой. При использовании соответствующей обвязки клапан DV-5 способен также обеспечить срабатывание пожарной сигнализации при срабатывании системы.

Конструкция диафрагменного типа клапана DV-5 обеспечивает внешнюю установку в исходное положение, предназначенную для облегчения переустановки систем без необходимости открывания смотровой крышки клапана. Клапан переустанавливается с помощью простой разгерметизации камеры диафрагмы.

Целиковая конструкция диафрагменного клапана DV-5 также предусматривает возможность внутреннего и наружного покрытия клапана для обеспечения коррозионной стойкости. Внутреннее коррозионно стойкое покрытие Rilsan делает возможным применение клапана в большинстве систем с подачей морской и соленой воды. Наружное коррозионно стойкое покрытие Rilsan позволяет использовать клапан DV-5 в коррозионных средах, существующих на многих заводах обрабатывающей промышленности и при наружной установке.

Клапан DV-5 приводится в действие от срабатывания системы пожарной сигнализации, которая отделена от сухотрубной системы трубопровода.

Варианты конфигурации обвязки для автоматического срабатывания клапана DV-5 включают три варианта запуска системы (все варианты обвязки также предусматривают возможность местного аварийного (ручного) пуска клапанов DV-5.):

В защищаемом помещении расположена сигнальная водозаполненная спринклерная линия соединенная с обвязкой клапана DV-5. Давление воды удерживает мембрану клапана DV-5 в закрытом состоянии.  При срабатывании спринклерного оросителя, в сигнальной ветке падает давление воды, тем самым запуская работу дренчерного клапана DV-5.

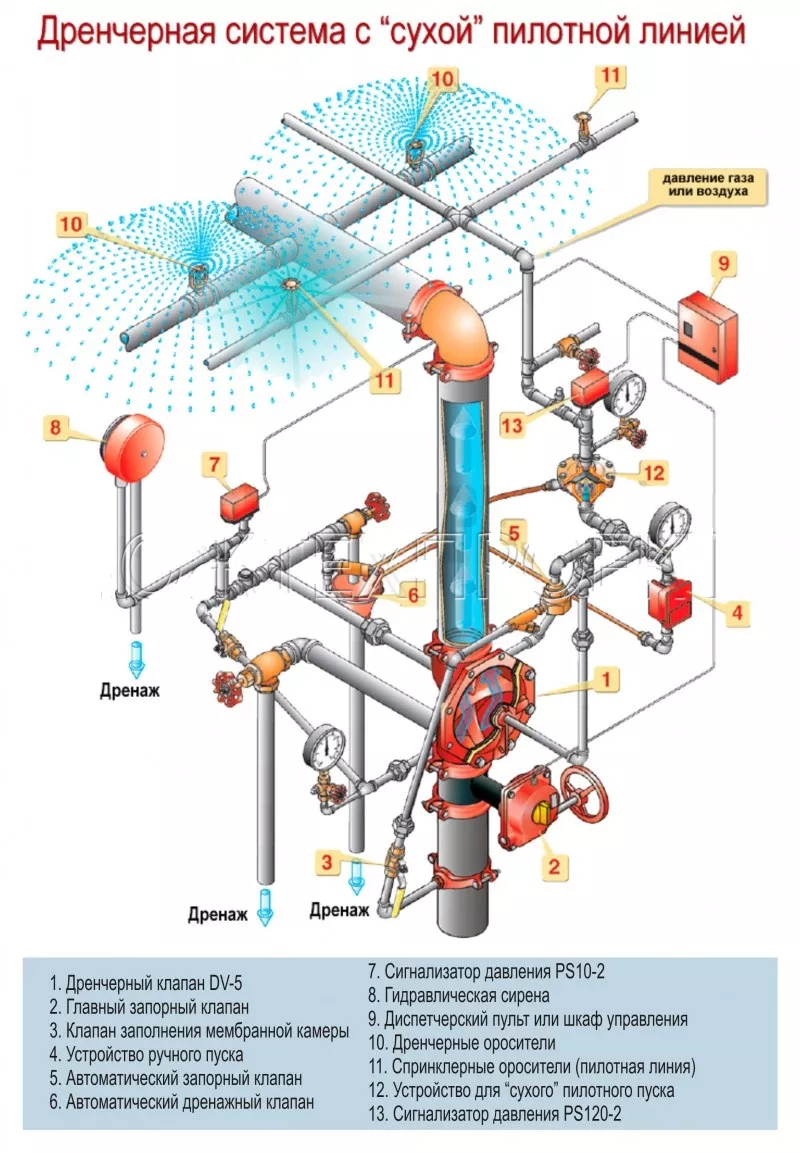

В защищаемом помещении расположена сигнальная  спринклерная линия заполненная воздухом находящимся под давлением и соединенная с обвязкой клапана DV-5. При срабатывании спринклерного оросителя, в сигнальной ветке падает давление воздуха, тем самым инициируя открытие клапана DV-5.

В комплектации с «электро-пуском», пусковым элементом дренчерного клапана DV-5 является соленоидный нормально-закрытый клапан, который удерживает водяное давление внутри мембранной камеры DV-5. При появлении напряжения на контактах соленоидного клапана, он открывается сбрасывая давление из мембранной камеры клапана DV-5 и система запускается. После запуска системы, специальное устройство ASV-1, установленное в обвязке дренчерного клапана закрывает линию подачи воды в мембранную камеру для исключения самопроизвольного закрытия клапана при снятии напряжения с соленоида. Сигнал для запуска дренчерного клапана, может поступать от пожарной сигнализации,  датчики которой расположены в защищаемом помещении, либо сигнал поступает с диспетчерского пульта или иного устройства которое предусмотрено проектом.

Внимание!

Надежность работоспособности дренчерного клапана DV-5 зависит от того, установлена ли обвязка в соответствии с инструкциями, представленными в соответствующем техническом описании. Невыполнение условий установки обвязки по соответствующей схеме может привести к отклонениям от нормального функционирования клапана DV-5, а также аннулирует действие сертификатов, одобрений и гарантий производителя.

ХАРАКТЕРИСТИКИ

Диапазон диаметров:
1½" (DN40), 2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150), 8" (DN200)

Тип соединения:
Фланцевое DIN2532 – PN16 (Ду50 и Ду50 резьбовое). Под заказ возможна поставка клапанов с соединением грувлок-грувлок или грувлок-фланец.

Диапазон давлений:

  • Минимальное рабочее давление: 20,3 psi (1,4 бар)
  • Максимальное рабочее давление: 250 psi (17,2 бар)

Тип пуска:

электрический 24В или 220В, гидравлический (запуск от "мокрой" пилотной спринклерной линии), пневматический (запуск от "сухой" пилотной спринклерной линии)

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Тип дренчерный
Давление раб.макс.(бар) 17.2
Диаметр Ду 40 - 1.1/2;50/2;100/4;150/6;200/8
Диаметр мм Ду40-200мм
Модель DV-5
Обвязка к клапану DV-5 с Эл.пуск / Сухая / Мокрая
Специальные условия FM
Управляющее напряжение 24В / 220В
