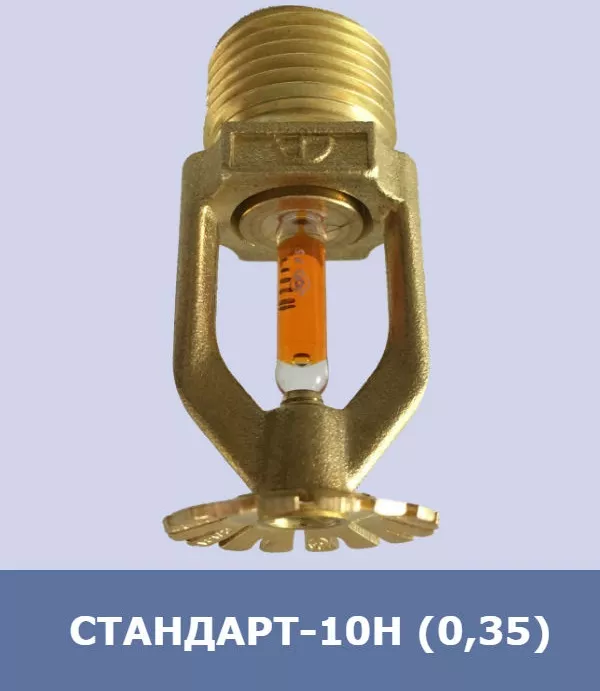

Ороситель спринклерный (далее ороситель) предназначен для тушения, локализации или блокирования пожара посредством разбрызгивания огнетушащего вещества (ОТВ), а также для создания завес в автоматических установках пожаротушения с помощью ОТВ. Оросители могут поставляться без теплового замка в качестве дренчерного оросителя. При этом все параметры, кроме теплового замка, остаются без изменения, включая маркировку.
Оросители данной модели могут применяться в качестве специальных, монтируемых во внутристеллажном пространстве. Ороситель является неразборным и не подлежит ремонту. Оросители подразделяются на устанавливаемые вертикально розеткой вверх (в маркировке буква «В») и устанавливаемые вертикально розеткой вниз (в маркировке буква «Н»).
По степени устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе +5°С.
Оросители изготавливаются:
- без покрытия (в обозначении буква «о»);
- с декоративным покрытием (в обозначении буква «д»).
Пример записи обозначения спринклерного универсального по виду ОТВ оросителя общего назначения с концентричным потоком ОТВ, розеточного, устанавливаемого вертикально, поток ОТВ направлен вверх, без покрытия, с коэффициентом производительности, равным 0,35, присоединительным размером R ½, тепловым замком в виде разрывного элемента (термоколбы), номинальной температурой срабатывания 5 oС, климатическим исполнением В, категорией размещения 3 типа «СТАНДАРТ-10В» при заказе и в другой документации в соответствии с требованиями ГОСТ Р 51043-2002 (в скобках указана маркировка): СУО0-РВо0,35-R1/2/Р57.В3-«СТАНДАРТ-10В» (DA 57° С 0,35 ОУ-В 2016 R ½).
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Перед установкой провести осмотр на:
- соответствие маркировки и соответствие проектной документации;
- отсутствие люфта в креплении, разрушения колбы или трещин в колбе и утечки из нее жидкости, на наличие пузырька в колбе;
- отсутствие механических повреждений;
- отсутствие загрязнения.
Герметичность резьбового соединения оросителя с трубопроводом обеспечить с помощью уплотнительного материала (лен сантехнический, лента ФУМ, анаэробные герметики).
При вворачивании оросителя контролировать зазор 1 – 1,5 мм между торцом фитинга (приварная муфта, бессварная муфта, отвод и т.п.) и фланцем оросителя, момент затяжки не более 25 Н·м.
Затяжка оросителя с меньшим зазором или без зазора может привести к выходу оросителя из строя (деформация, механические повреждения). При обнаружении штучных капель в месте соединения оросителя с фитингом при опрессовывании системы после монтажа допускается довернуть ороситель с моментом затяжки до 32 Н·м.
